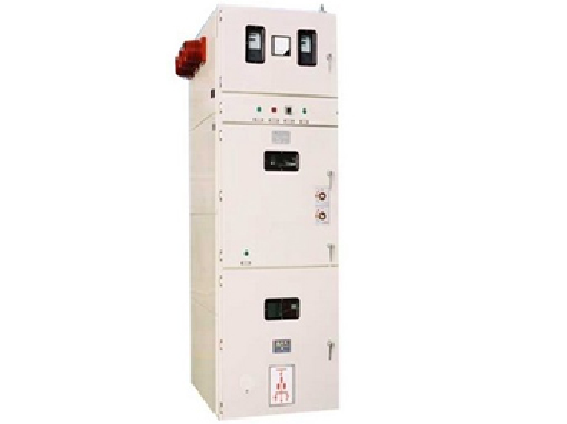

HXGN-12系列箱型固定式環網高壓開關柜
HXGN-12系列箱型固定式環網高壓開關柜適用于戶內三相交流50Hz，額定電壓3～12kV環網供電和用戶變電所作為接受、控制和分配電能使用。本柜完全滿足電力系統高壓開關柜的“五防”要求，廣泛適用于工礦企業、住宅小區、高層建筑及學校公園等配電系統中作為分配負荷電流，并能關合額定短路電流，也可作為開斷變壓器空載電流，一定距離架空線或電纜線路電流，帶熔斷器的環網柜可切斷短路電流作保護開關之用。亦適于裝入箱式變電站。
3.6kV～40.5kV交流金屬封閉開關設備和控制設備
高壓開關設備和控制設備的共用技術要求
3.6kV～40.5kV交流金屬封閉開關設備和控制設備
3.使用環境條件
環境溫度：-25℃～+40℃；24h內平均溫差不超過35℃
環境濕度：月平均值不大于95％，水蒸氣壓力日平均值不超過2.月平均值不大于90％，水蒸氣壓力月平均值不超過1.8kPa；
海撥高度：1000m及以下；
地震烈度：不超過8度；
安裝地點：無易燃易爆及化學腐蝕等明顯污染的場所；
注：有特殊要求請與本公司協商確認
4.結構特點
性能可靠。柜內所有帶電體對地的空氣間隙均≥125mm絕緣件的爬電距離均滿足國家標準要求，絕綠材料全部為環氧或SMC提高了開關柜的絕綠水平和機械強度，防護等級為IP2X；
設有真空斷路器進出線方案，可滿足大的系統短路容量的需要，并配有可靠的智能化保護裝置，確保了各種保護功能的實現；
使用安全方便。負荷開關具有靜觸頭絕緣罩，可防止柜內弧光短路事故，絕緣罩又有可移開的金屬活門，當接地開關合閘后金屬活門同時關閉，可確保對開關和其它設備進行檢修、更換熔斷器的工作者人身安全。整個柜體無油無毒，不會發生火災、爆炸危險；
使用壽命長，維護工作量少，檢修方便；
過載開斷能力強，具有缺相保護功能，輕松開斷2000A轉移電流；
彈簧儲能式操動機構，使開關的分、合闡速度不受人為因素影響，亦可配用電磁機構，性能可達到國家標準要求。負荷開關彈簧儲能既可手動操作，又可電動，操作簡單、省力；
柜體結構用冷軋鋼板彎制或型鋼焊接而成，穩定可靠，組合靈活簡單，具有良好的系統性和通用性，滿足較快的供貨要求。擴展性好，可根據用戶要求，組合成任意一次接線方式；
母線室位于環網柜上部，母線可垂直或水平安裝。三相前后(縱向)排列，結構緊湊。體積小、占地少、安裝方便、能夠節省較多的配電房高壓室建造費用。
